首頁 > 產品中心 > 高精度手動平臺系列 > 手動多維組合臺

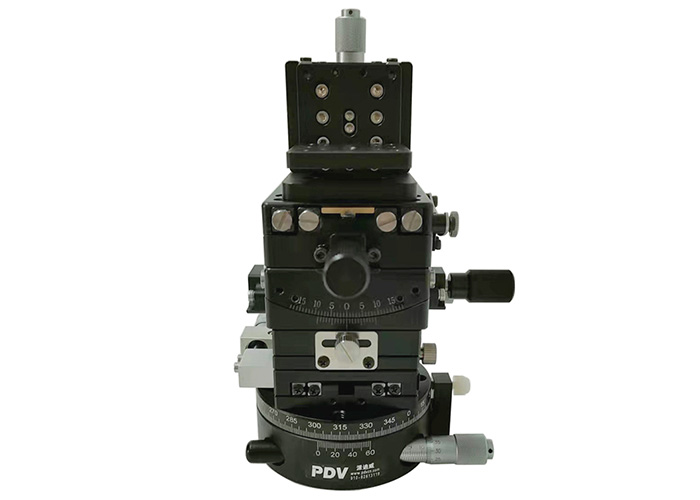

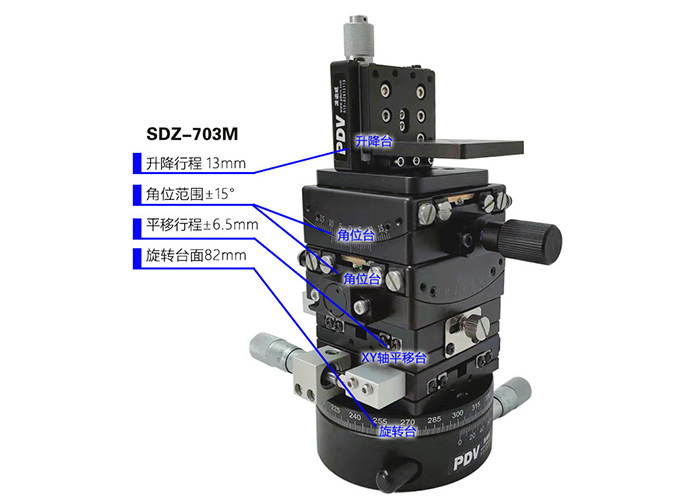

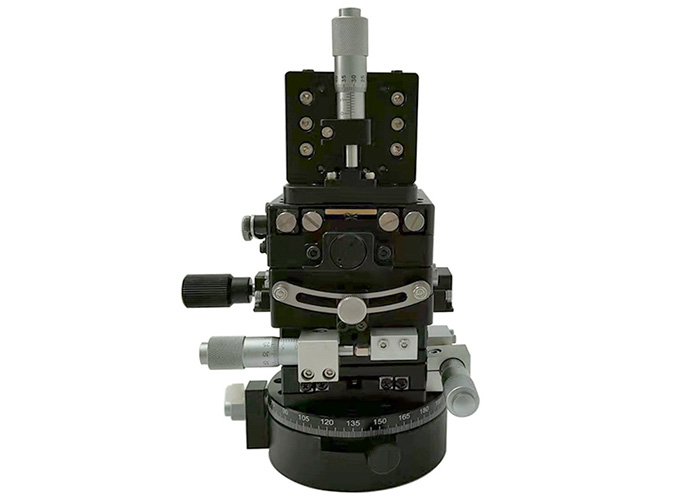

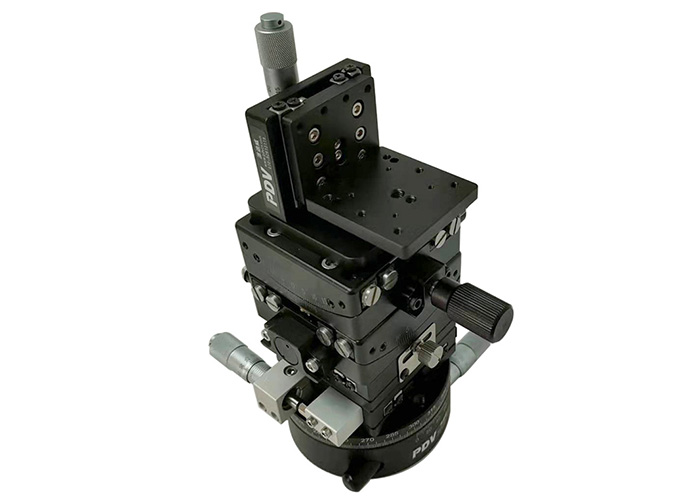

由一個PT-SD13M升降臺，兩個PT-SD308角位臺，兩個PT-XY60平移臺,一個PT-SD206旋轉臺組合而成。

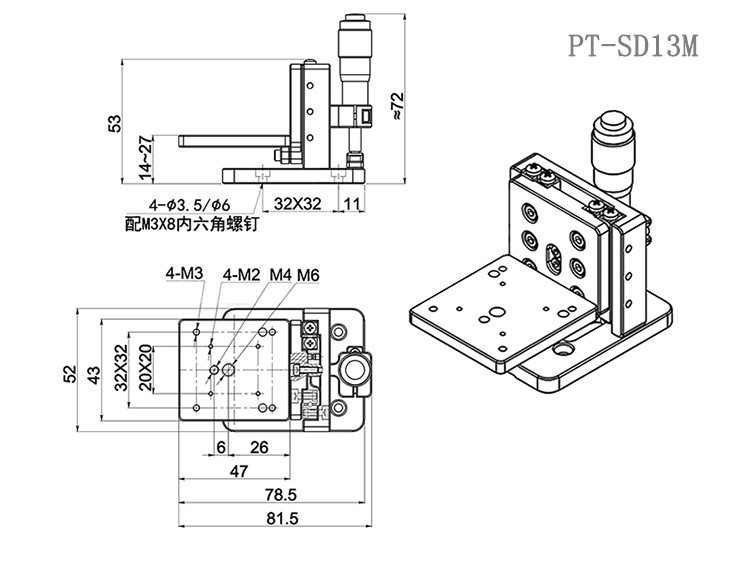

產品詳情:| 型號 | PT-SD13M |
| 行程 | 13 |
| 臺面尺寸 | 43×47 |
| 讀數（μm） | 10 |
| 承重 | 2 |
| 自重 | 0.22 |
| 驅動位置 | 豎直 |
| 直線度（μm） | 6 |
| 導軌 | 交叉滾柱導軌 |
| 材質 | 鋁合金（黑色氧化處理） |
| 型號 | PT-SD308 |
| 臺面尺寸 | 65mm×65mm |
| 角度范圍 | ±15° |
| 回轉中心高 | 50 mm |
| 回轉中心偏差 | φ0.05 mm |
| 驅動方式 | 蝸輪蝸桿驅動 |
| 導軌形式 | V型導軌+滾珠 |
| 驅動位置 | 中央驅動 |
| 刻度 | 1° |
| 讀數 | 6′ |
| 調整量 | (參考)3″/10細分時 |
| 偏擺 | 80″ |
| 傾斜 | 60″ |
| 承載 | 10kg |
| 自重 | 0.52kg |
| 材料 | 鋁合金 |
| 表面處理 | 陽極氧化 |

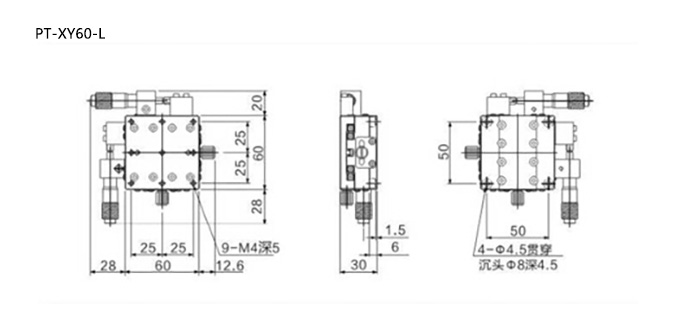

| 型號 | PT-XY60-L |
| 臺面尺寸 | 60×60mm |
| 行程 | ±6.5mm（可定制12.5mm） |
| 負載 | 49N(5Kgf) |
| 材料 | 鋁合金（可定制鐵質材料） |
| 刻度 | 0.01mm |
| 精度 | 0.01mm |
| 平行度 | 0.06mm |
| 重量 | 0.48kg |

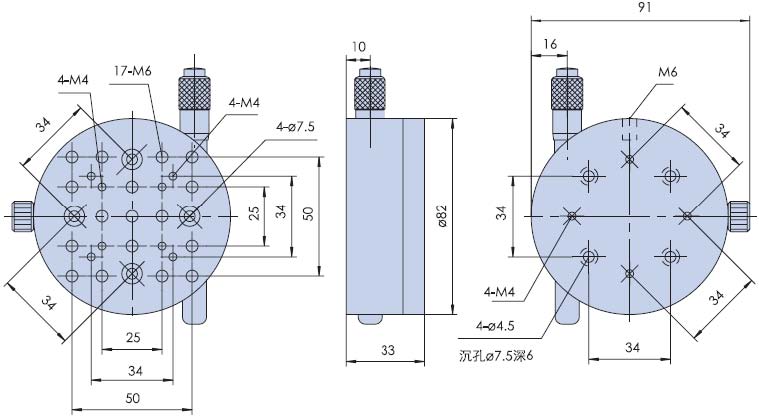

| 型號 | PT-SD206 |
| 臺面直徑 | φ82mm |
| 驅動方式 | 測微頭驅動 |
| 調整范圍 | 粗調360° 細調±10° |
| 刻劃 | 1° |
| 讀數 | 2′ |
| 調整量 | 15″(參考) |
| 承載 | 5kg |
| 臺面端跳 | 60μ |
| 偏心 | 30μ |
| 臺面平行度 | 60μ |
| 自重 | 0.5kg |
| 材料 | 硬鋁 |
| 表面處理 | 陽極氧化染黑 |
我們很高興你能和我們合作。為了節省你的時間，在選擇產品時，請查看參數或與我們的銷售溝通，避免你購買的產品，因參數與你的使用要求不一致，耽誤你的工期進度。我們再次感謝你的支持。
