組合類型：
雙軸GD140-50(行程50)，雙軸GD140-100(行程100)，雙軸GD140-150(行程150)，雙軸GD140-200(行程200)，
四軸GD140-50(行程50)，四軸GD140-100(行程100)，四軸GD140-150(行程150)，四軸GD140-200(行程200)

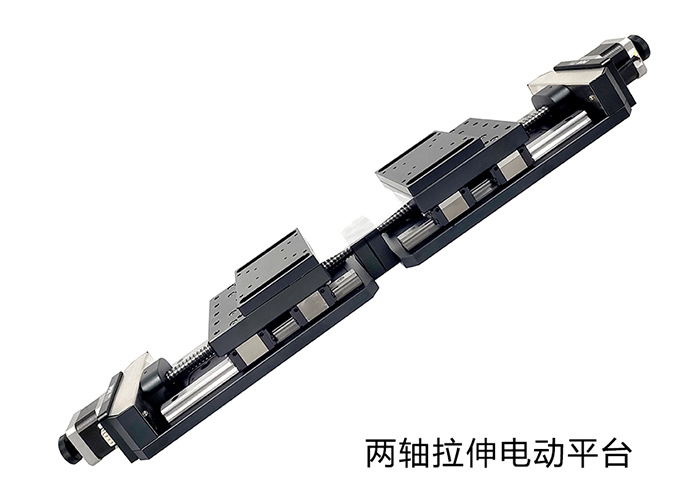

產品詳情:拉伸電動平移臺
產品特性：(表格里精度描述欄為電性能參數)
※進口精密滾珠螺桿驅動，重復定位精度和訣隊定位精度好，軸向間隙小，壽命長。
※導軌采用精密線性滑塊導軌(方形，整體與底板連接)，運動舒適，適合單軸重載或多軸組合使用。
※精磨電移臺底板和合理的導軌固定方式的降低了電移臺的俯仰和偏擺，使運動的直線度和平行度有較大提高。
※可選配換裝伺服電機，光柵尺做閉環控制，實現高速重載。

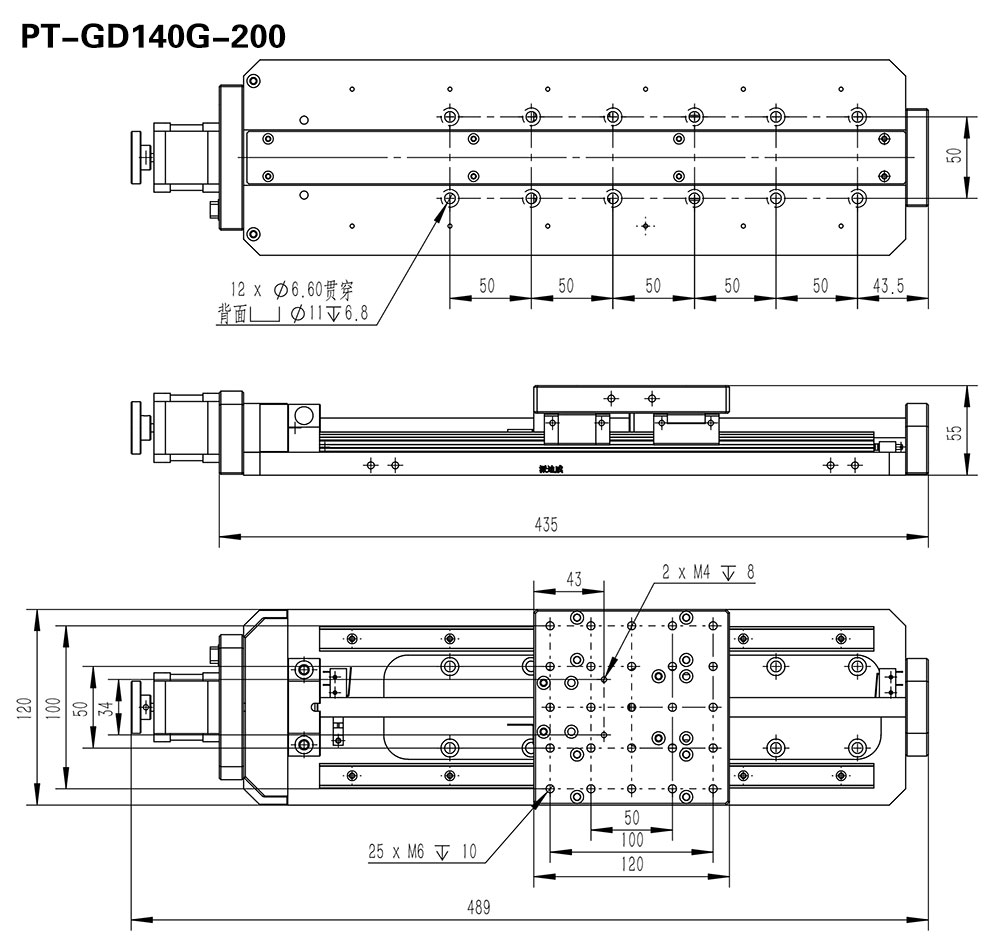

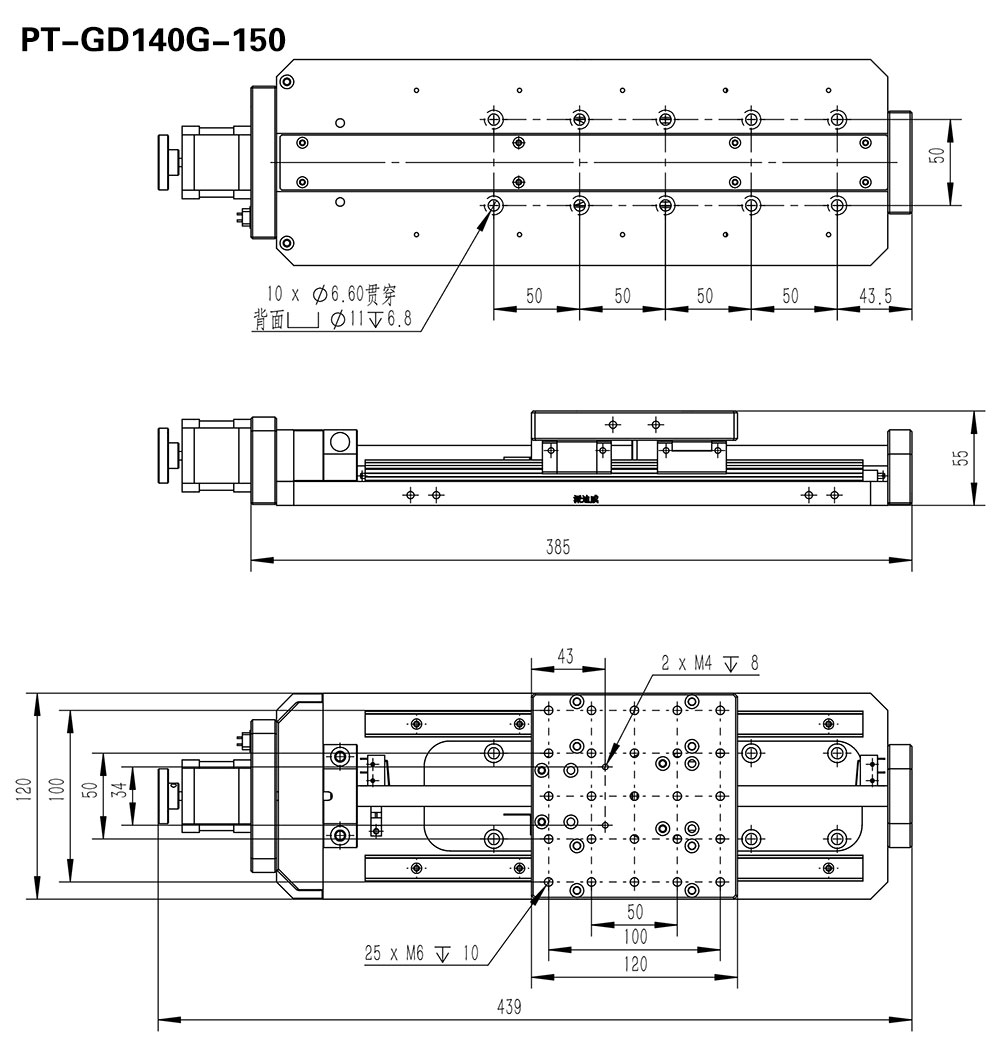

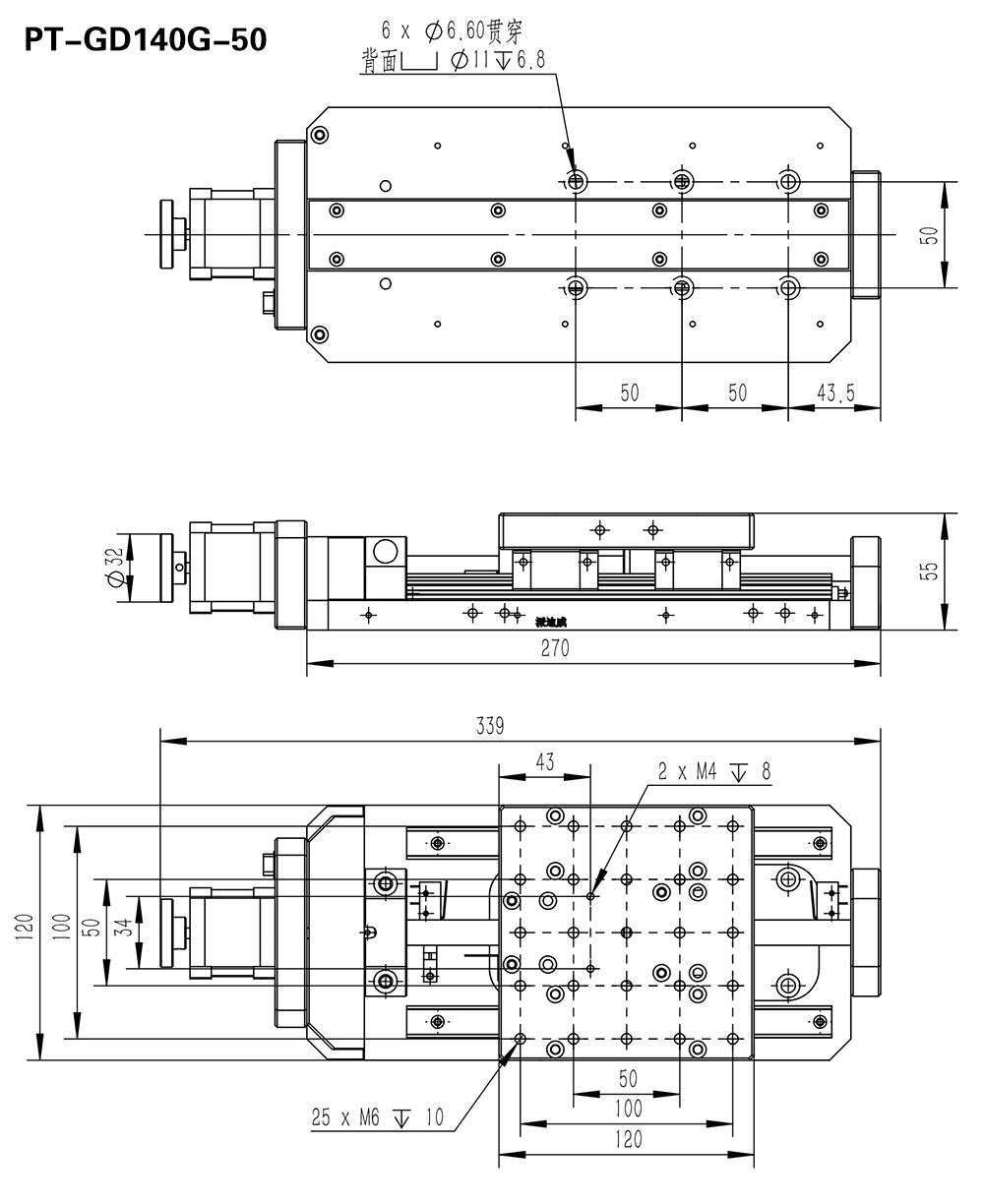

| 產 品 型 號 | PT-GD140G-50 | PT-GD140G-100 | PT-GD140G-150 | PT-GD140G-200 | |
結 構 描 述 | 行程 | 50 mm | 100 mm | 150 mm | 200 mm |
| 臺面尺寸 | 120×120mm | 120×120mm | 120×120mm | 120×120mm | |
| 螺桿規格 | 精密滾珠螺桿（導程5 mm） | ||||
| 導軌 | 精密線性滑塊導軌 | ||||
| 步進電機(步距角) | 42（1.8°） | ||||
| 主體材料 | 鋁合金 | ||||
| 表面處理 | 陽極氧化發黑 | ||||
| 臺面中心負載 | 30 kg | ||||
| 平臺自重 | 2.8kg | 3.4kg | 4.5kg | 5.2kg | |
| 精 度 描 述 | 8細分分辨率 | 2.5μm | |||
| 速度 | 20mm/sec | 40mm/sec | |||
| 重復定位精度 | 5μm | ||||
| 定位精度（選配光柵） | 8μm | ||||
| 直線度 | 5μm | 6μm | |||
| 運動平行度 | 10μm | 15μm | |||
| 俯仰 | 25″ | 50″ | |||
| 偏擺 | 20″ | 25″ | |||
| 回程間隙 | 2μm | ||||
| 丟步運動 | 3μm | 5μm | |||
| 附 件 描 述 | 可加裝失電制動功能(Z) | ||||
| 可加裝光柵尺(G) | |||||
| 可換裝伺服電機(D) | |||||
| 可加裝防塵罩(F) | |||||
我們很高興你能和我們合作。為了節省你的時間，在選擇產品時，請查看參數或與我們的銷售溝通，避免你購買的產品，因參數與你的使用要求不一致，耽誤你的工期進度。我們再次感謝你的支持。
