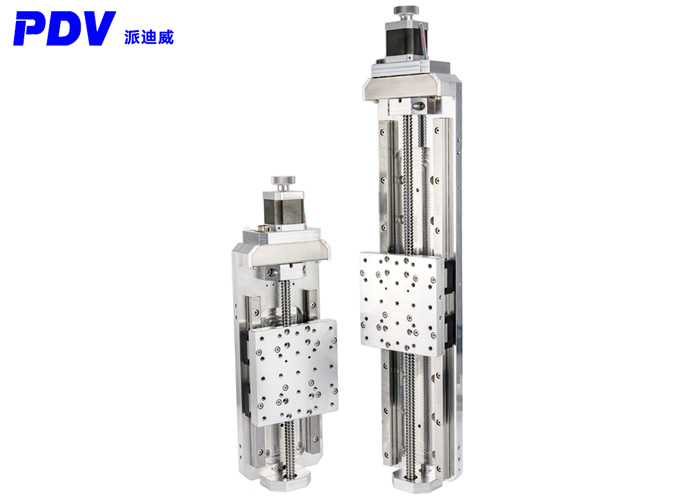

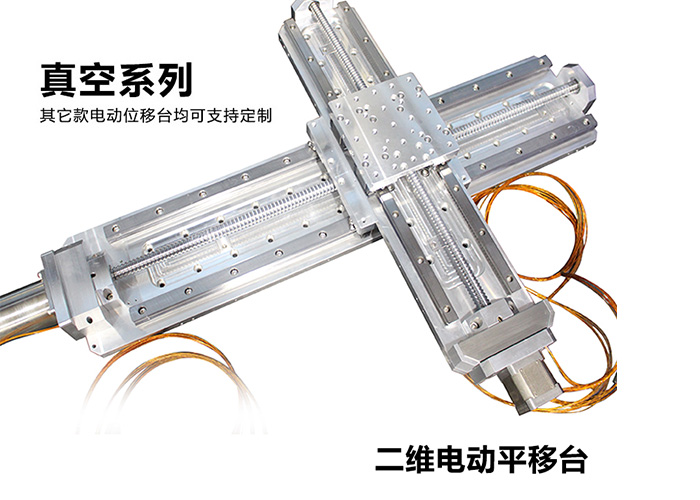

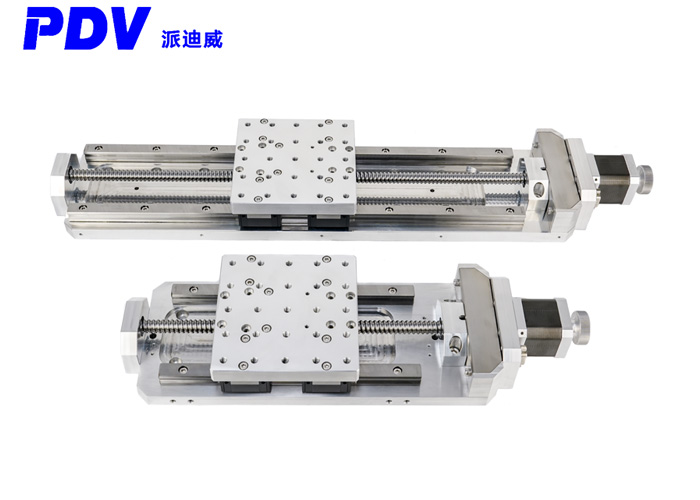

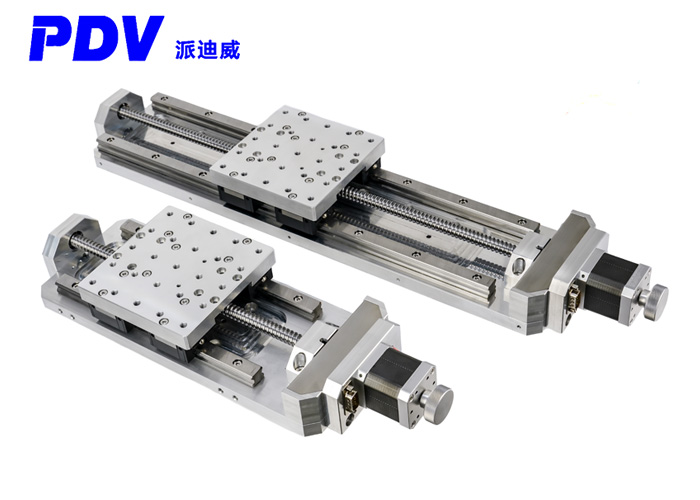

真空電動平移臺,即可以單獨使用,是可以XY組合二維。

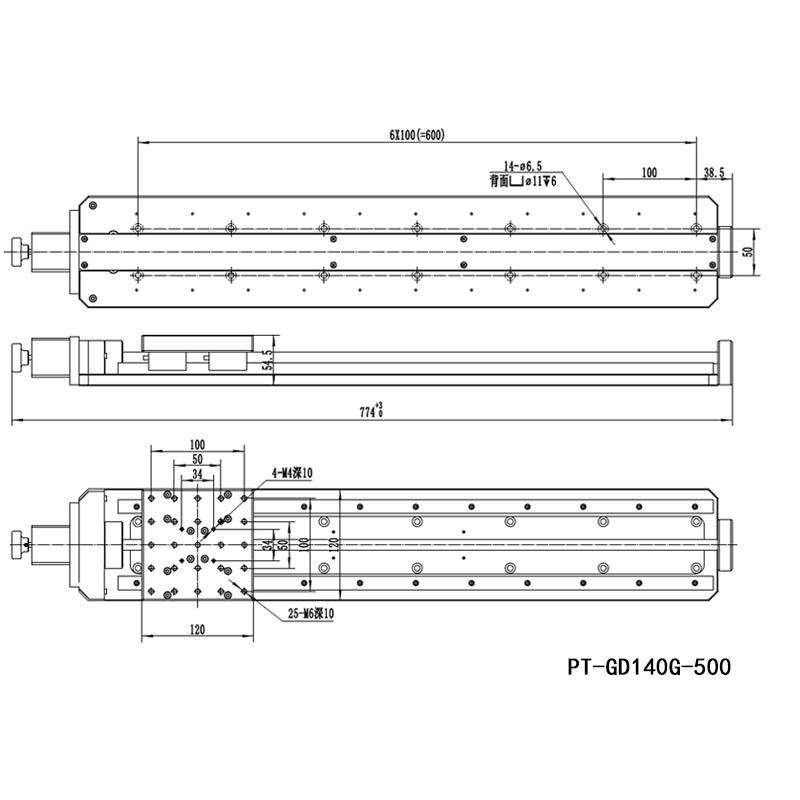

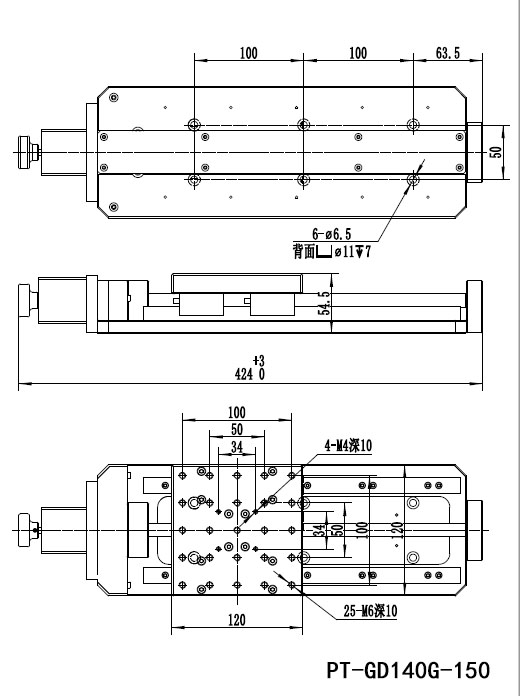

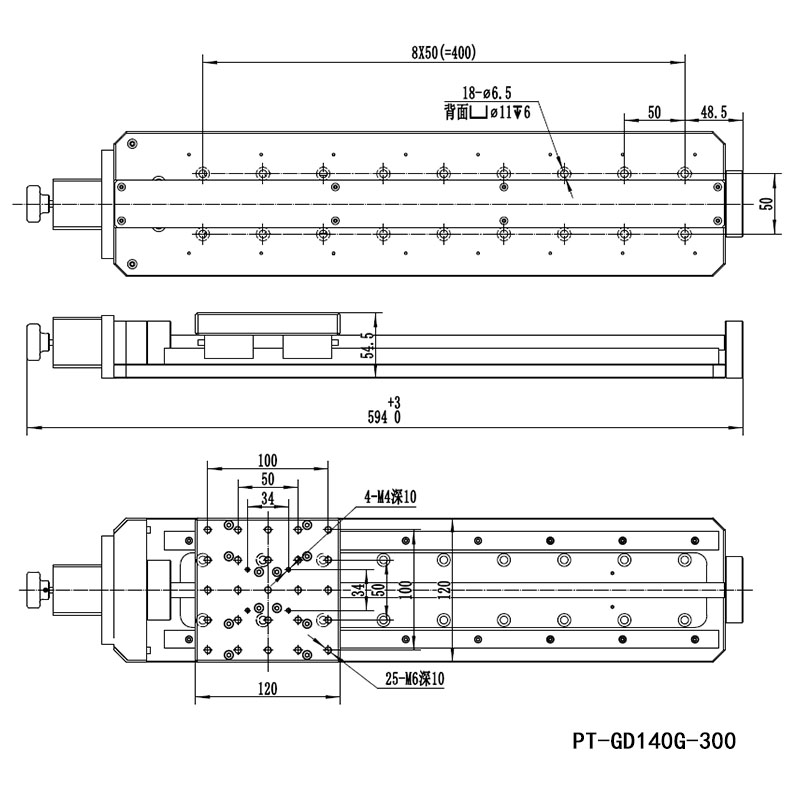

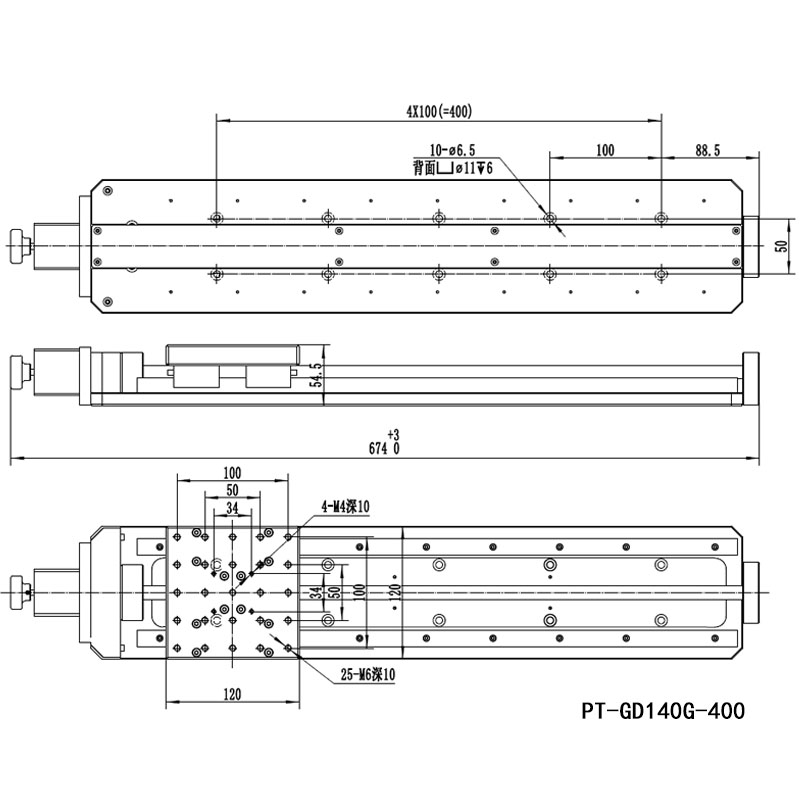

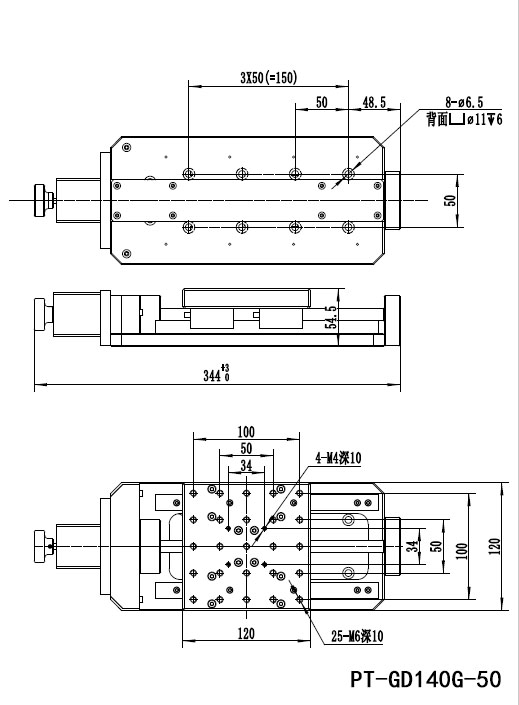

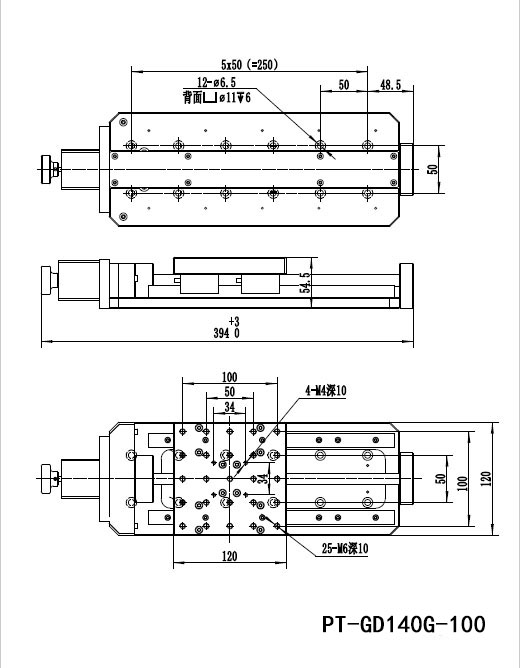

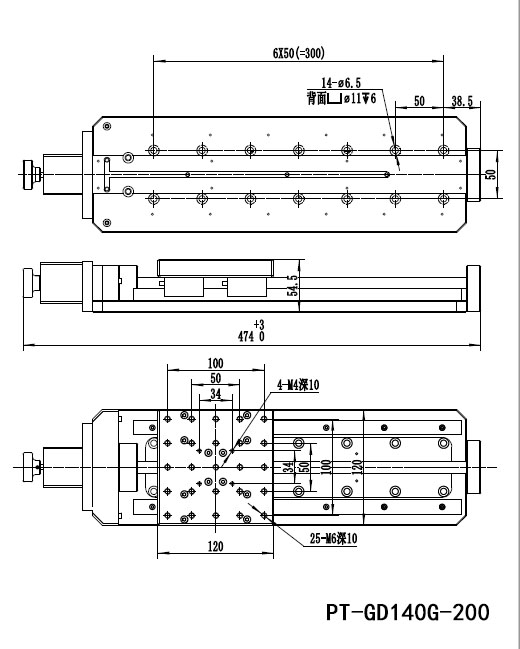

| 產 品 型 號 | PT-GD140G-50 | PT-GD140G-100 | PT-GD140G-150 | PT-GD140G-200 | PT-GD140G-300 | PT-GD140G-400 | PT-GD140G-500 | ||||
| 結構參數 | 行程 | 50 mm | 100 mm | 150 mm | 200 mm | 300 mm | 400 mm | 500 mm | |||
| 臺面尺寸 | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | ||||
| 螺桿規格 | 精密滾珠螺桿(導程4 mm) | 滾珠螺桿(導程5 mm) | |||||||||
| 導軌 | 精密線性滑塊導軌 | ||||||||||
| 步進電機(步距角) | 42(1.8°) | 57(1.8°) | |||||||||
| 主體材料 | 鋁合金 | ||||||||||
| 表面處理 | 陽極氧化發黑 | ||||||||||
| 臺面中心負載 | 30 kg | 50 kg | |||||||||
| 平臺自重 | 2.8kg | 3.4kg | 4.5kg | 5.2kg | 6.3kg | 7.2kg | 8.3kg | ||||
| 精度參數 | 8細分分辨率 | 2.5μm | 3.125μm | ||||||||
| 速度 | 20mm/sec | 40mm/sec | 50mm/sec | ||||||||
| 重復定位精度 | 5μm | ||||||||||
| 定位精度(選配光柵) | 8μm | ||||||||||
| 直線度 | 5μm | 6μm | 8μm | ||||||||
| 運動平行度 | 10μm | 15μm | 20μm | ||||||||
| 俯仰 | 25″ | 50″ | 60″ | ||||||||
| 偏擺 | 20″ | 25″ | 30″ | ||||||||
| 回程間隙 | 2μm | ||||||||||
| 丟步運動 | 3μm | 5μm | |||||||||
| 附件描述 | 可加裝失電制動功能(Z) | ||||||||||
| 可加裝光柵尺(G) | |||||||||||
| 可換裝伺服電機(D) | |||||||||||
| 可加裝防塵罩(F) | |||||||||||
產品不含控制器,控制器單獨訂購
